プログラム式回転電気炉 TFL-6400

良質な鋳物製作には、良質な鋳型が必要です。
TFLシリーズは優れた脱ロウ性と焼成ムラのない良質な鋳型を作るために様々な仕掛けをほどこした電気炉です。

炉内に設けられたマッフル炉(ヒーター隔壁板)は、加熱ムラを防ぐだけでなく、炉内の熱分布をより均一に保つことができるため、焼きムラのない加熱を実現。
臭気を最小限に抑えるなど環境面にも配慮した設計です。

入力電源

AC200V 3ph 50/60Hz 13kVA

外形寸法

750(W) ×860(D) × 1870(H)mm *アフターバーナー含む

本体重量

315kg

ヒーター制御

ON/OFF PID

ヒーター隔壁

マッフル(特殊耐熱合金)

センサー

K熱電対

テーブル

Φ400 x 2

鋳型収納量

φ76.3/32本 φ89.1/24本 φ101.6/17本

鋳型高さ

200mm(MAX)*上段テーブル調整で下段最大250mm

安全機能

過剰温度停止 扉開閉センサー

アフターバーナー

焼成プログラム追従式自動運転

焼成プログラム

16stepx16パターン

オプション

データロガー(プログラム管理)

TFL-6000

回転盤

TFL-6000

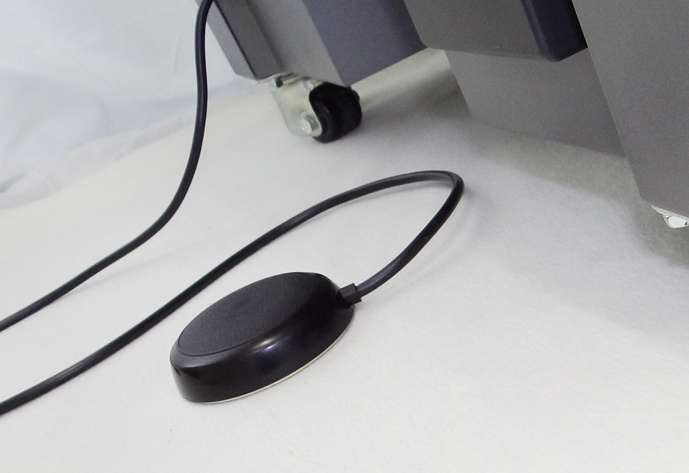

フットスイッチ

TFL-6000

アフターバーナー

TFL-6000

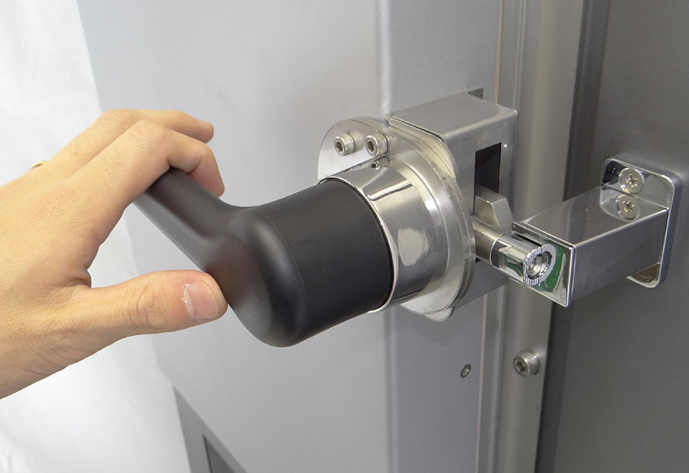

開閉扉

リペアラブルボディー採用

交換部品を最小に

長期運用を目的としたリペアラブル設計。
すべての構造体を部分交換できることで、交換部品を最小に抑えることができます。
高温による消耗が激しい炉口周辺の部分交換が可能。

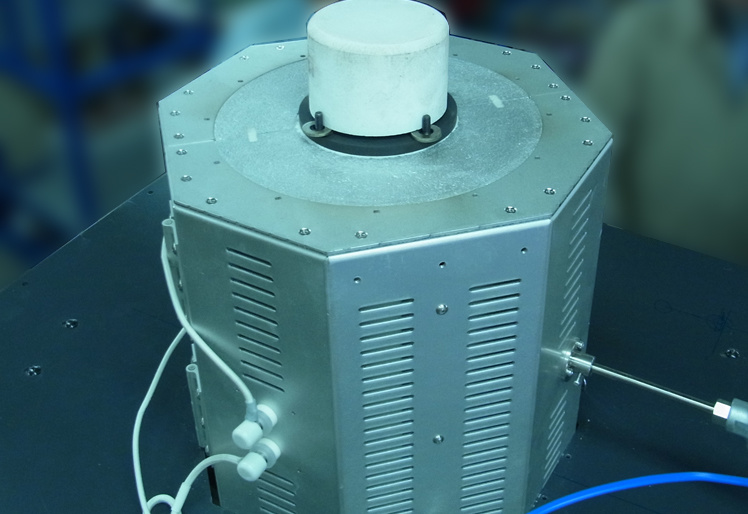

マッフル炉

焼成ムラを最小限に

溶マッフル炉(ヒーター隔壁板)は、ヒーターからの輻射熱により鋳型それぞれに出来てしまう加熱ムラを防ぐだけでなく、炉内の熱分布を回転テーブルの強制撹拌と合わせることで、より均一に保つことが可能になります。また、ワックス焼成時に発生するガスや、石膏内水分がヒーターに直接付着することを防ぎ、ヒーターを保護する効果があります。これによりヒーターへの負荷・劣化が抑えられメンテナンスサイクルを延ばします。

回転テーブル

炉内を撹拌

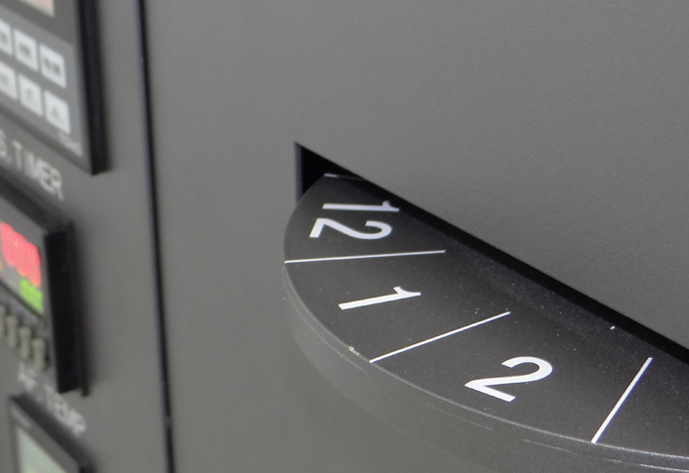

テーブルを回転させることで炉内を強制撹拌し温度を安定させます。鋳型の位置は回転盤により、扉を開けずに把握できます。

焼成プログラム

16stepx16パターン

16stepx16パターンを可能にした制御盤により、妥協のない理想のプログラムを組むことが出来ます。オプションで実焼成温度をPCに取り込むことにより、データを基にした更なる焼成クオリティを追及できます。

ユニット式ヒーター

ハイパフォーマンス

6分割されたユニット式ヒーターは高効率ボードに埋め込まれて安定した過熱を実現しています。また熱膨張の影響を限りなく抑えロングライフを実現しています。

高効率ボードと排気熱設計筐体により装置内に熱をこもらせることなくクールダウンすることができます。これにより次の焼成までの待ち時間が短縮されます。

アフターバーナー

焼成時の臭いを軽減

TFLシリーズに標準搭載のアフターバーナーは、ワックス焼成時の臭いを軽減します。焼成炉の焼成プログラムに同期させた、アフターバーナー焼成プログラムは、特に臭いを発する時間だけ稼働させガスの通り道には、特殊オリジナルフィルターを採用することで、効率的に2次焼成を行います。
