真空吸引加圧鋳造機

TANABE KENDEN

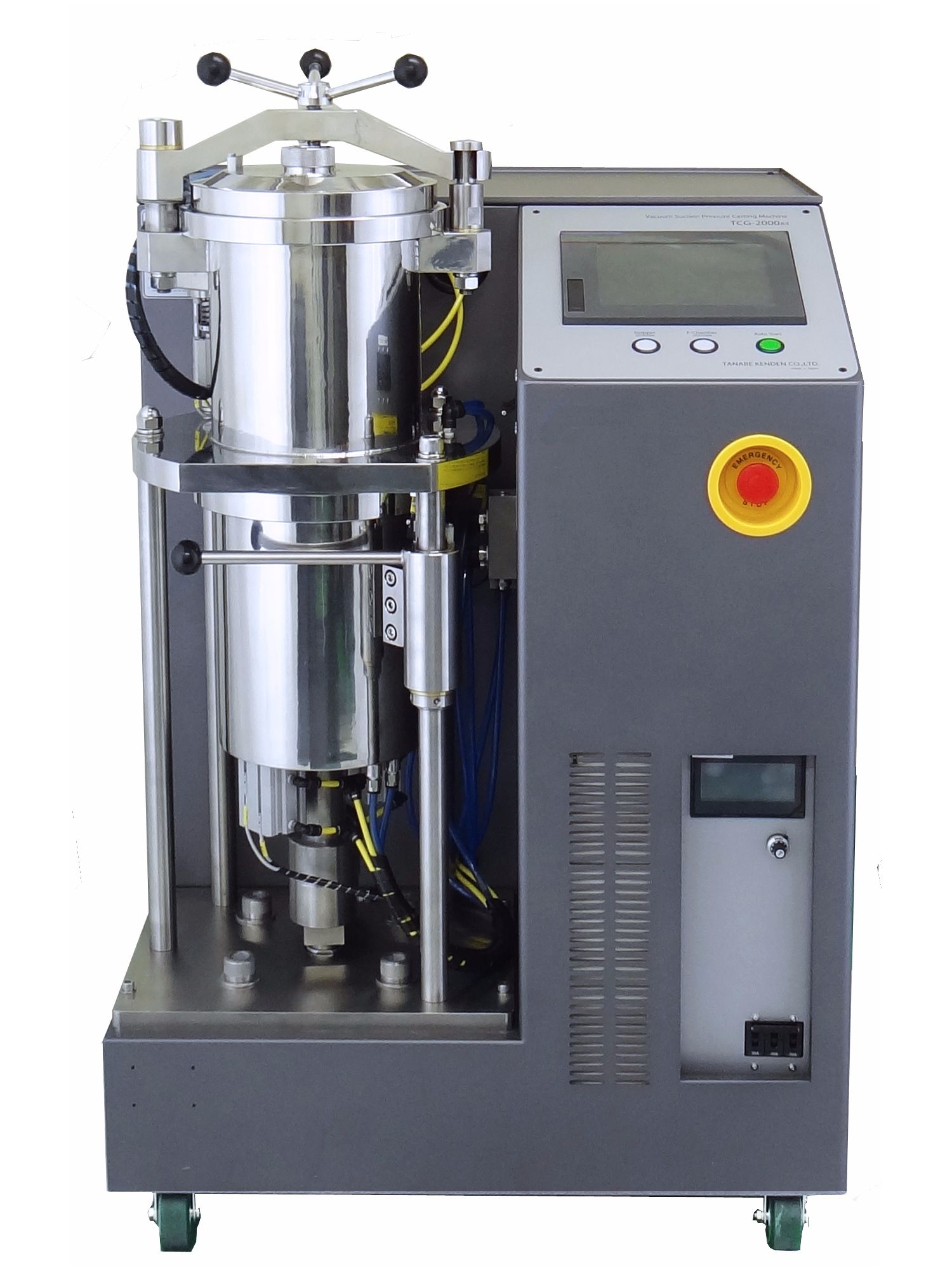

真空吸引加圧鋳造機 TCG-2001

すべてのキャストのお悩みへ!
理想のキャストをかなえるTCG-2001

・独自の加圧プログラムTIP System™によりスの抑制、鋳造クオリティの向上
・高性能オリジナル発振器により偏析を抑制
・多彩な鋳造方法とメモリープログラム機能
・各種センサーによるアラームとログ解析

シンプルな構造の中にも田邊研電オリジナルの仕掛けが多数あり、高品質な鋳物製作を実現します。

入力電源

AC200V 3ph 50/60Hz 6.5kVA

外形寸法

750(W) x 750(D) x 1150(H) mm

本体重量

300kg

最大高周波出力

4.8kW

最大加圧

0.2Mpa

対応金種

YG,WG,PG,SV,Cu

溶解量

K24:2.6kg / K18:2kg / Ag:1.3kg

鋳型サイズ

ストレート:φ89.1/φ101.6/φ114.3  (mm)
フランジ付:φ76.3/φ89.1/φ101.6/φ114.3  (mm)

最大高さ215mm

オプション

データ抽出ケーブル

その他必要入力

圧縮空気5kg(常時) 冷却水(2.0L/min) 真空ポンプ(300L/min)

TCG-2000A4

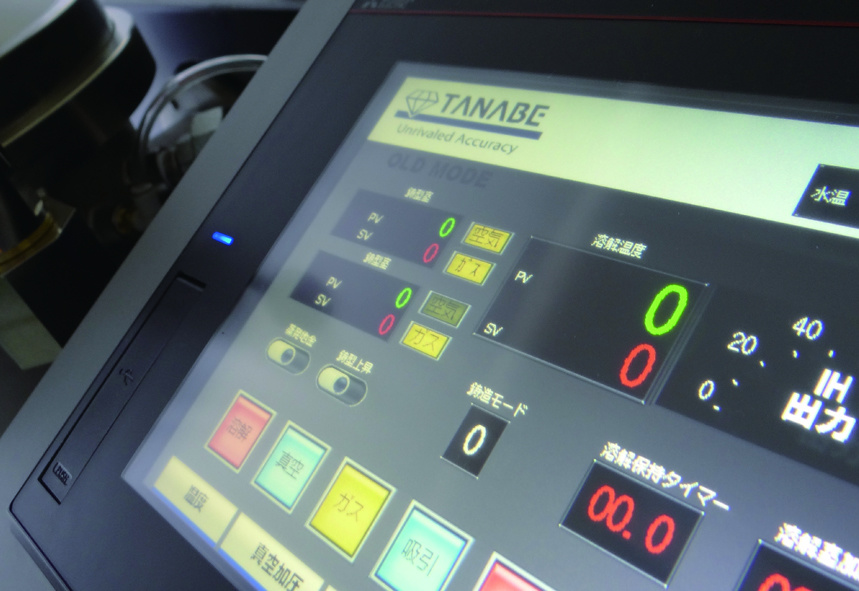

カラータッチパネル

TCG-2000A4

センサー設置位置

TCG-2000A4

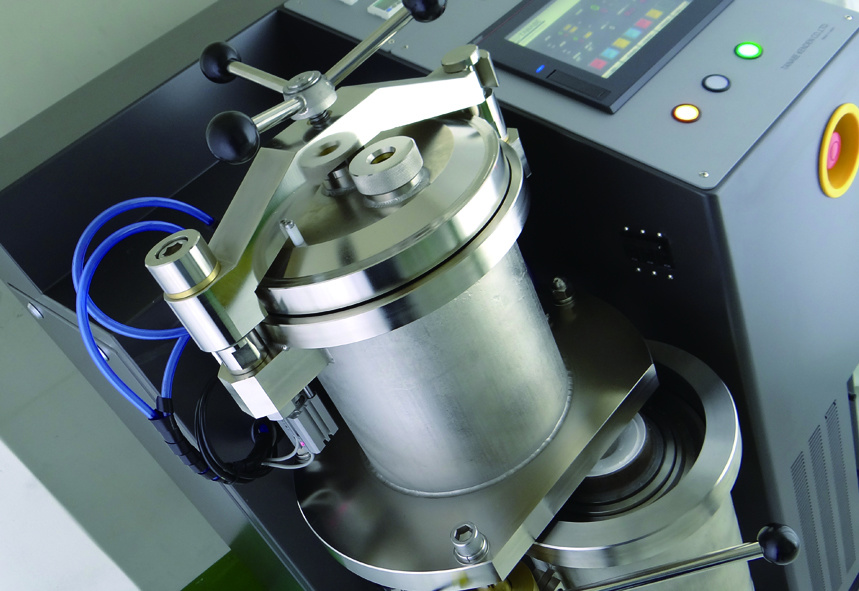

チャンバー

TCG-2000A4

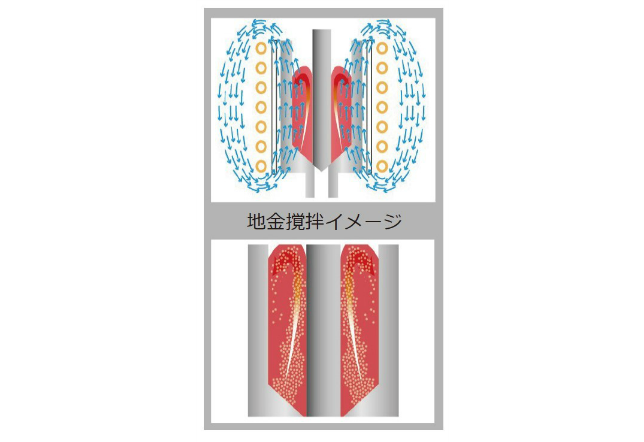

地金撹拌イメージ

世界初!

TIP System™搭載

TIP System™により、吸引・加圧のコンディションを緻密にコントロールできるため、湯流れの効率がアップ。スの抑制、鋳造クオリティの向上に効果を発揮。

ステンレス槽

溶解槽・鋳型槽ともにオールステンレス製

厳しい日本の安全基準をクリアした安心の国内製造により、期待寿命の延長も実現しています。

ガス&シール

マルチガス/マルチシール

●マルチガス
タッチパネル操作により溶解槽、鋳型槽それぞれ2種類からガスの選択が可能。

これにより、ルツボの減りを軽減させ、スを最小限に抑える効果が期待できます。

●マルチシール
ツメと石膏でシールするストレート鋳型もパッキンでシールするフランジ付鋳型も本体パーツの交換なく、お持ちの鋳型どちらも使用できます。

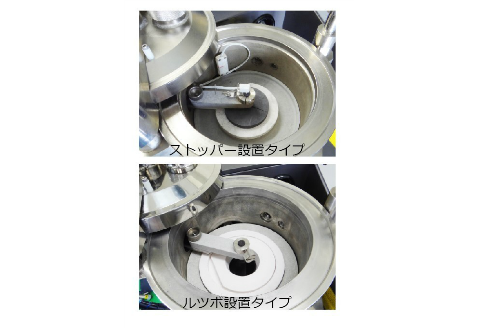

温度センサー

地金溶解温度センサーは、設置位置を選択可能

●ストッパー設置タイプ:
従来通りの計測方法です。蓄積したデータを活用できます。

●ルツボ設置タイプ:地金の種類や量による温度ムラが少なく安定した計測が可能。センサーレスのストッパーは上下動によるセンサー断線の回避と、素早いルツボ交換も実現しています。

ジョブログ

鋳造条件をログに記録

室温・チャンバー温度や鋳造条件、日付や時間のデータを記録することができます。
記録したデータを解析することで、生産管理や鋳造品質向上に役立ちます。

タッチパネル制御

分かりやすく作業しやすいユーザーフレンドリーなタッチパネル

メモリーの呼び出しやオリジナルプログラムの作成作業も効率よく行えます。

多彩な鋳造方法

多彩な鋳造方法とメモリープログラム機能

鋳造方法は全自動・半自動・手動の3種類から選択可能。
鋳造プログラムは20 パターンの設定が可能。

「金種やデザインに合わせて、設定通りに鋳造したい」というニーズに応える全自動モードは、ビギナーでも常に安定したパフォーマンスを発揮し、吹き上がりのクオリティを向上させます。また、「感覚を頼りに微調整したい」というエキスパート向けの手動モードも搭載。常に理想のキャストを追求できます。

各種アラームとセンサー

未然に防ぎ、早期解決

各動作にセンサーを内蔵し、キャストの全工程をチェック。
万が一異常が起きた場合は工程をストップさせるため、失敗や事故、機械へのダメージを未然に防ぎます。異常個所はタッチパネル上で確認できます。
【設置個所】
・ストッパー(上下動を確認し、地金の漏れを防ぎます)・真空度・吸引・溶解・鋳型室の上下動・溶解槽(加圧)・鋳型室(加圧)

偏析の抑制

撹拌効率・充填効率アップ

●周波数
地金撹拌効率の良い低周波の発振器を使用することで、最小限の力で素早く地金を溶解し、偏析の少ない鋳物を作ります。低い周波数は、ルツボの減りも軽減します。

●オートマッチング
ルツボの減りによる出力の低下を防ぐ為、ルツボの状態に合わせて自動で最適な周波数に変換。常に安定した溶解が行えます

●地金撹拌機能
オリジナルの撹拌システムにより、全キャスト工程において地金の偏析を大幅に抑えます。

●最高温度 1450℃
ホワイトゴールドも溶解することができます。
