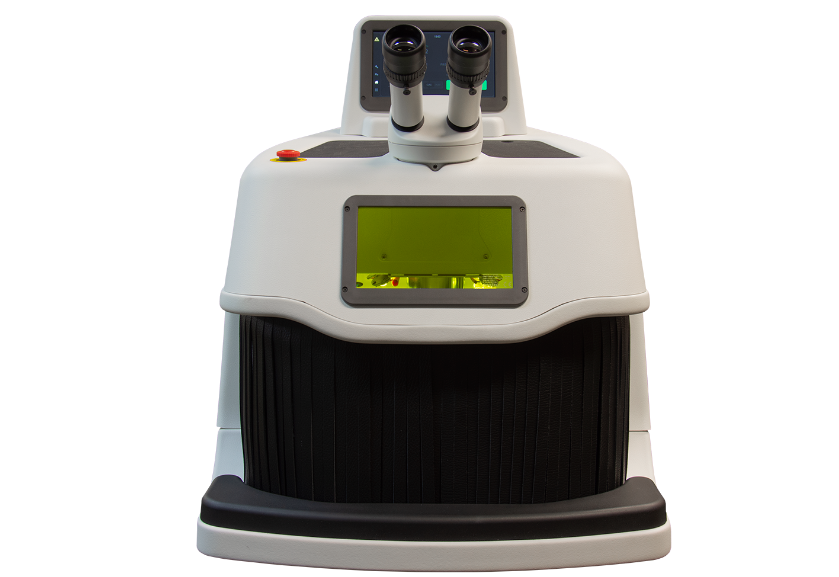

レーザ溶接機 R-EVO X

ダブル冷却のハイパワー溶接機

・溶接面がきれいで後加工の負担を軽減
・少ない照射で高強度の溶接ができる
・連続使用でもオーバーヒートしないダブル冷却
・技術のシェアや作業に便利なオンボードカメラを標準搭載

機種

Revo X

入力電源

1-ph, 230VAC±10%, 50/60Hz, 16A

外形寸法

600(W) x 972(D) x 590(H)mm

本体重量

65kg

最大パルス

10kW

平均出力

90W

パルス幅

~25ms

連続照射

40Hz

レーザ径

φ0.1~2.0

レーザ波長

Nd:YAG 1064nm Class4

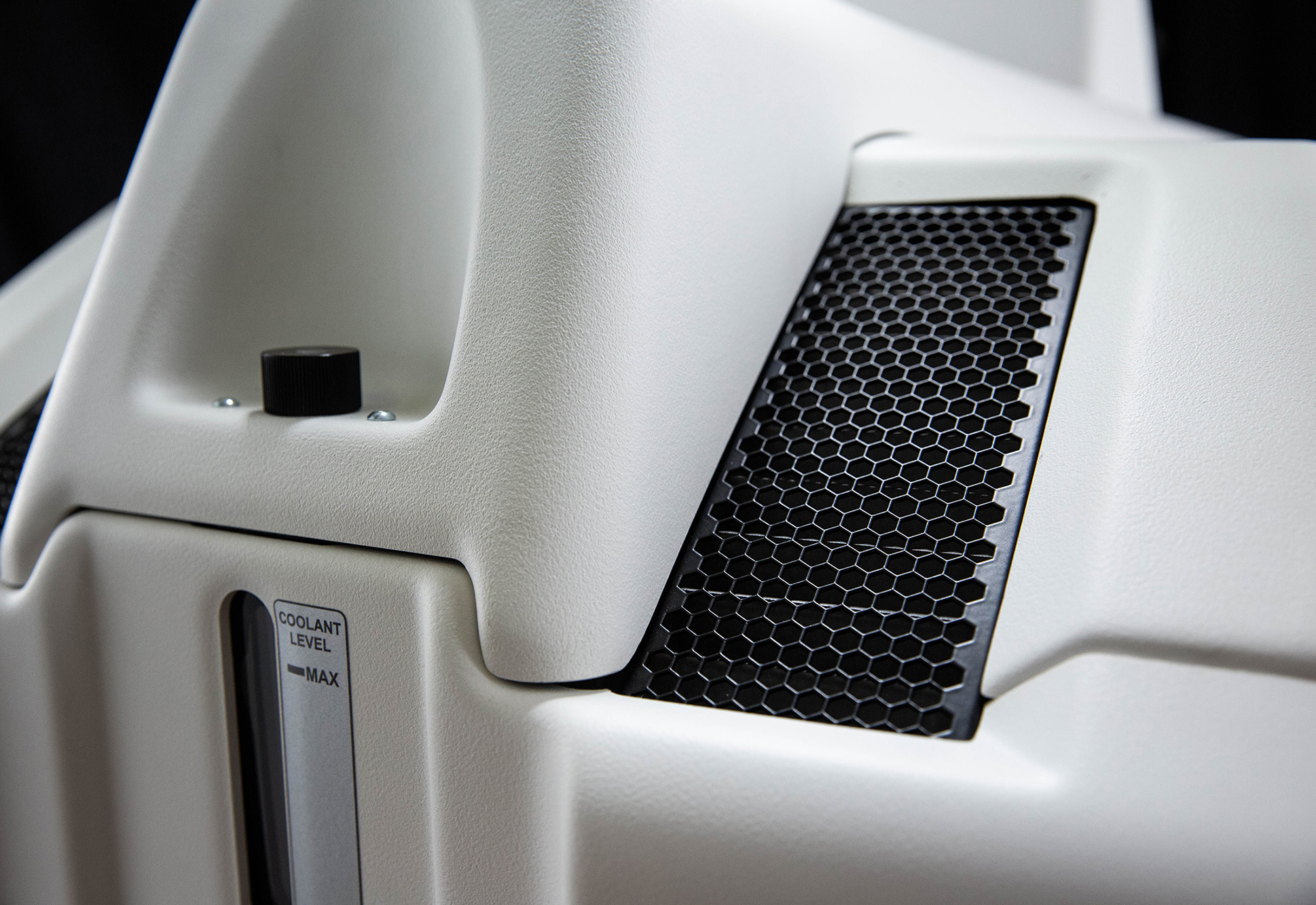

冷却方式

大型ラジエータ純水循環方式

ガス・エアノズル

標準装備

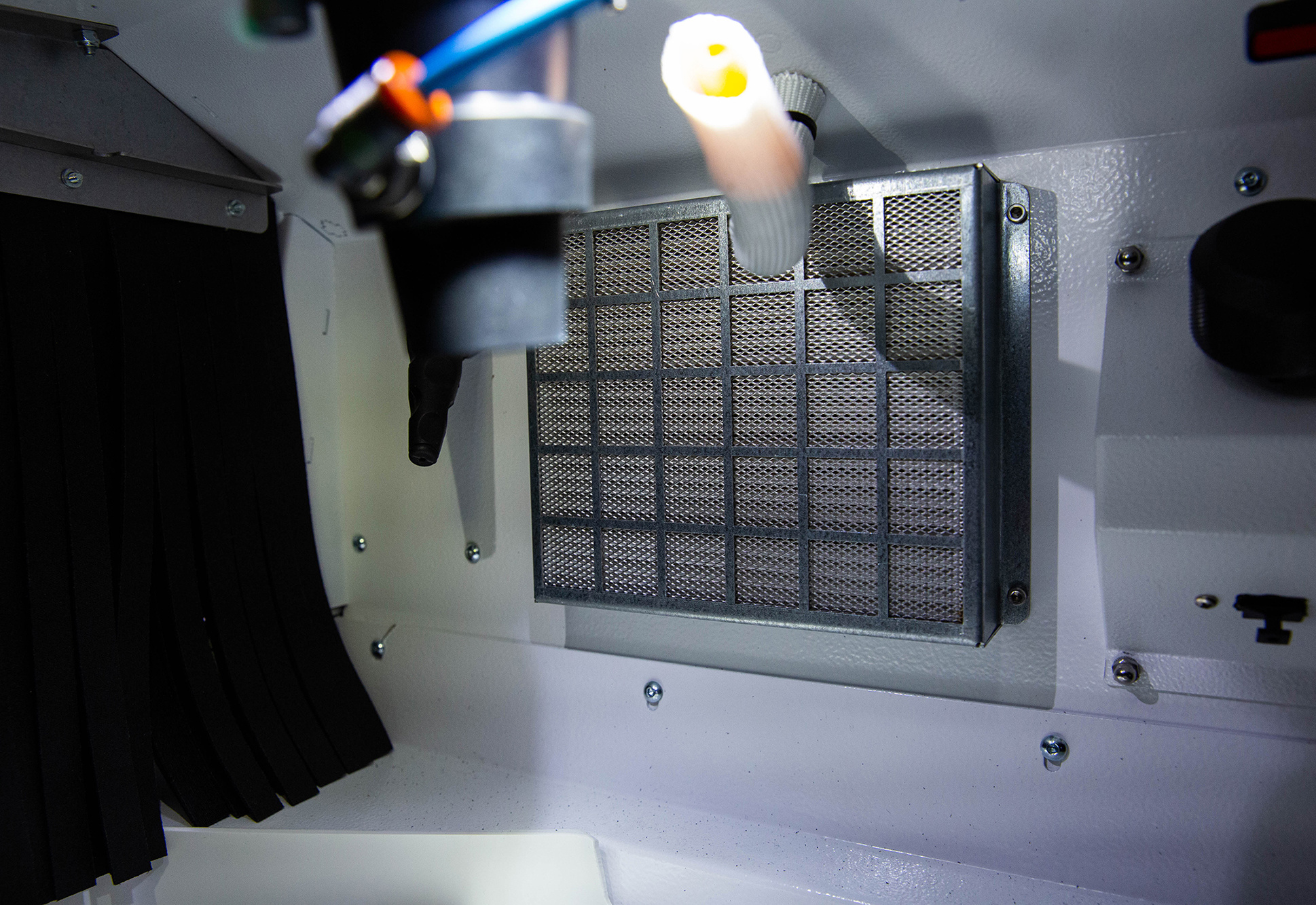

ヒューム集塵機

標準装備

REVO
REVO
REVO
REVO
レーザビーム

良質なレーザビームの利点

レーザソースの持つ力を無駄なく発揮することで、少ない力で高出力を実現します。これにより少ない照射数で強度のある溶接が可能になり、フラッシュランプへの負担を減らし、ランニングコスト面にも大きく貢献します。
良質なレーザビームは品質の高い溶接面を得ることができ、溶接後の後加工を少なくすることが出来ます。また、綺麗なパワー分布のレーザは、最小0.1mmのスポット径も実現します。

パルスシェイプ

金属に合わせた5種類の波形

標準で5種類の波形を選択することが出来ます。
レーザ波形を照射する金属に合わせることでより品質の高い溶接面を得ることが出来ます。また、融点・熱伝導率・反射率の異なる金属を溶接する場合にも非常に有効です。

レーザ同軸不活性ガス

地金の酸化を防止

レーザと同軸で不活性ガスが効率的に噴射される為、少ないガス量で加工物の酸化を防ぐことが出来ます。吹き付けるタイプではない為、周りの空気を巻き込むことが無く無駄な噴射をなくします。加工物をガスにすっぽりと覆われた状態で溶接できます。

OBC

OBC(オン・ボード・カメラシステム)標準搭載

OBC(オン・ボード・カメラシステム)が標準搭載されております。
作業者が見ているものがそのまま画面に映るため、作業の説明もスムーズです。

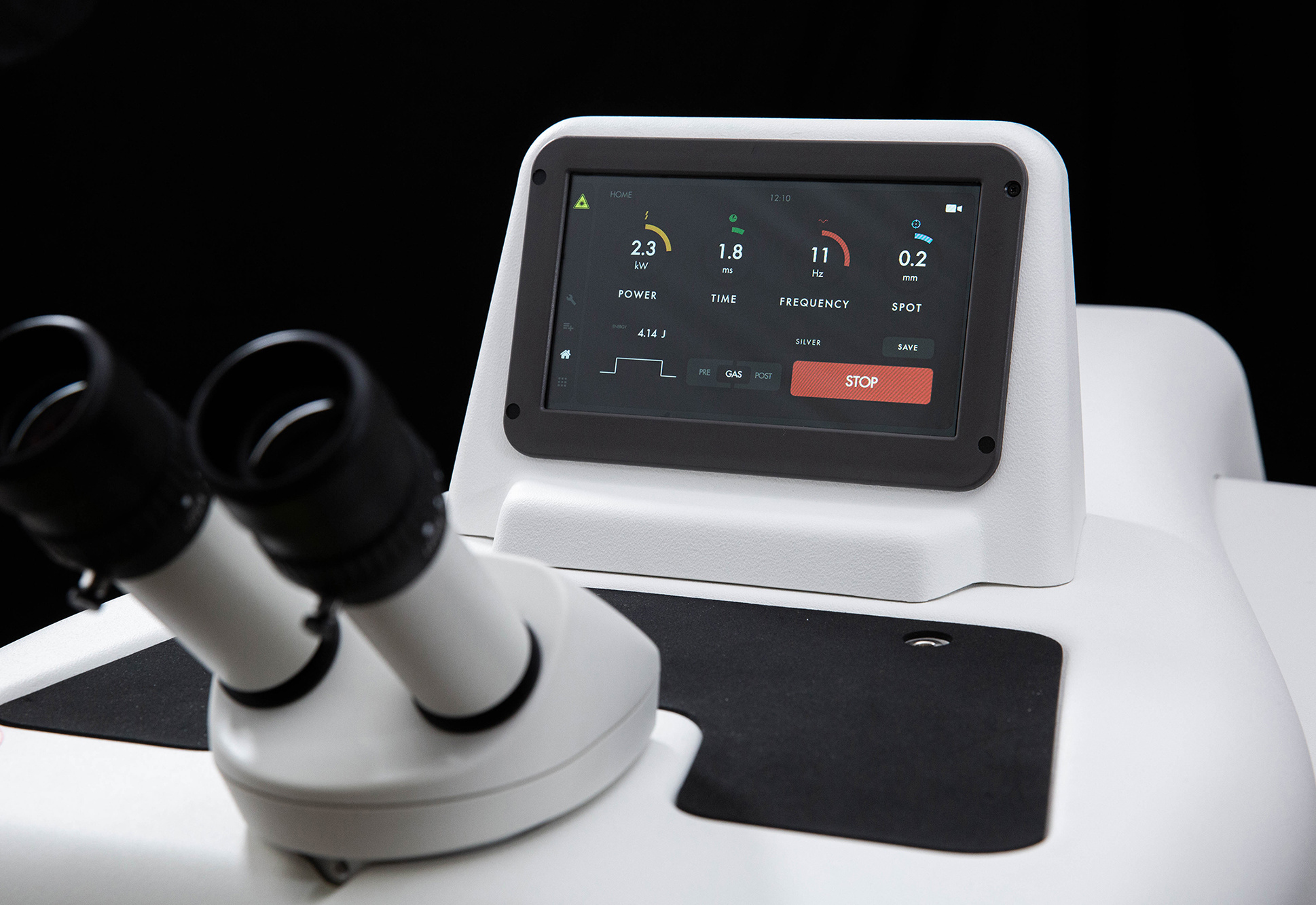

コントローラー

ロータリースイッチコントローラーがスムーズな作業をアシスト

作業室内のパラメータコントローラーは、よりスムーズに各種パラメータを設定でき、作業者のストレスを解消し、スムーズな作業をアシストします。
